Variable Optical Attenuator (VOA): Depinisyon, Mga Prinsipyo sa Paggawa at Pagsusuri sa Saklaw ng Application

Sa larangan ng optical communication, ang Variable Optical Attenuator (VOA) ay gumaganap ng isang kailangang-kailangan na papel. Bilang isang mahalagang bahagi para sa regulasyon ng optical power, hindi lamang ginagarantiya ng VOA ang matatag na pagpapadala ng mga optical signal ngunit pinapabuti din nito ang pangkalahatang pagganap ng system.

I. Kahulugan ng Variable Optical Attenuator

Ang variable optical attenuator ay isang passive optical device na idinisenyo upang makamit ang nakokontrol na pagpapalambing ng optical power. Ito ay tumpak na nag-aayos ng enerhiya ng mga optical signal upang matugunan ang mga kinakailangan ng magkakaibang mga sitwasyon ng aplikasyon. Ang mga VOA ay pangunahing nahahati sa dalawang kategorya: Mechanical Variable Optical Attenuators (MVOAs) at Electrical Variable Optical Attenuators (EVOAs). Napagtatanto ng mga MVOA ang optical power attenuation sa pamamagitan ng manu-manong pagsasaayos, habang binabago ng mga EVOA ang mga antas ng attenuation sa pamamagitan ng paglalapat ng mga signal ng kuryente sa pagmamaneho, na ipinagmamalaki ang higit na katumpakan ng pagsasaayos at flexibility.

II. Mga Prinsipyo sa Paggawa ng Variable Optical Attenuators

Ang mga VOA ay gumagamit ng malawak na hanay ng mga mekanismong gumagana, pangunahin na kabilang ang mekanikal, magneto-optic, likidong kristal, MEMS (Micro-Electro-Mechanical System), thermo-optic at acousto-optic na mga uri.

1. Uri ng Mekanikal: Ang optical power sa light path ay inaayos sa pamamagitan ng paggalaw ng mga bahaging nakaharang sa liwanag gaya ng mga sheet o cone. Nagtatampok ang disenyong ito ng isang simpleng istraktura ngunit medyo mababa ang katumpakan at flexibility ng pagsasaayos.

2. Uri ng Magneto-optic: Ang pagpapahina ng liwanag na enerhiya ay naisasakatuparan sa pamamagitan ng paggamit ng mga pagbabago sa mga optical na katangian ng mga sangkap sa ilalim ng mga magnetic field, katulad ng epekto ng pag-ikot ng magneto-optic. Ang ganitong uri ay naghahatid ng mataas na katumpakan at katatagan ngunit may mas mataas na gastos.

3. Uri ng Liquid Crystal: Batay sa epekto ng birefringence na nagmumula sa anisotropy ng refractive index ng mga likidong kristal, ang isang panlabas na electric field ay inilalapat upang muling i-orient ang mga molekula ng likidong kristal, at sa gayon ay i-tune ang transmittance ng liwanag. Ang mga likidong kristal na VOA ay nagtatampok ng mabilis na bilis ng pagtugon at malawak na hanay ng attenuation.

4. Uri ng MEMS: Ang mga micro-mirror na ginawa gamit ang micro-electro-mechanical na teknolohiya ay nakatagilid sa pamamagitan ng electrostatic force upang ayusin ang naaaninag na intensity ng liwanag. Ang mga MEMS VOA ay nailalarawan sa pamamagitan ng maliit na sukat, magaan ang timbang at mataas na antas ng pagsasama.

5. Thermo-optic Type: Ang mga antas ng attenuation ay binago sa pamamagitan ng mga variation sa materyal na optical properties (hal., refractive index) sa ilalim ng mga field ng temperatura. Ang mga thermo-optic na VOA ay may simpleng istraktura at mababang gastos, ngunit nagdurusa sa mabagal na bilis ng pagtugon.

6. Uri ng Acousto-optic: Ang mga ultrasonic wave ay bumubuo ng panaka-nakang strain sa loob ng mga acousto-optic na kristal, na nag-uudyok sa mga pana-panahong pagbabago sa refractive index upang baguhin ang mga light beam. Ang mga Acousto-optic na VOA ay nag-aalok ng mabilis na bilis ng pag-tune at mahusay na katatagan.

III. Saklaw ng Application ng Variable Optical Attenuators

Ang mga VOA ay malawakang naka-deploy sa mga optical na komunikasyon, fiber-optic sensing, optical instrument at iba pang larangan.

1. Optical Communications: Balansehin ang intensity ng optical signal sa iba't ibang channel para mapanatili ang pare-parehong kalidad ng signal; ayusin ang kapangyarihan ng optical signal upang umangkop sa iba't ibang distansya ng transmission at mga detalye ng receiver.

2. Fiber-optic Sensing: Gayahin ang optical signal intensity sa ilalim ng magkakaibang kondisyon sa kapaligiran upang subukan at i-verify ang performance at reliability ng system.

3. Mga Instrumentong Optical: Inilapat sa mga laser device, photon counter, spectrometer, optical microscope at iba pang kagamitan upang kontrolin ang intensity at flux ng optical signal para sa tumpak na mga resulta ng pagsukat.

Mga bagay	Mga Parameter	Yunit
Operating Wavelength Range	O banda /C band/L band/Buong banda/iba pa	nm
Uri ng Attenuation	Maliwanag o Madilim	-
Saklaw ng Attenuation	≥15/20/30/40	dB
Pagkawala ng Insertion	≤0.7	dB
Resolusyon sa pagpapalambing	tuloy-tuloy	dB
Pagbabalik Pagkawala	≥45	dB
Uri ng Hibla	SMF-28e	-
Oras ng Pagtugon (10-90%optical power)	≤5	MS
Boltahe sa Pagmamaneho	5/6.5	V
Kapangyarihan sa Pagmamaneho	≤5	mW
Pagkawala ng Nakadepende sa Polarization	≤0.2@ 10dB , ≤0.5 @<20dB att.	dB
Wavelength Dependent Loss	≤0.6@ 10dB , ≤1.0 @<20dB mahigit 20nm span	dB
Pinakamataas na Optical Power	≤500	mW
Operating Temperatura	-0~+70	°C
Temperatura ng Imbakan	-40~+85	°C
Uri ng Konektor	Customized	-
Laki ng package	Φ5.5xL19	mm

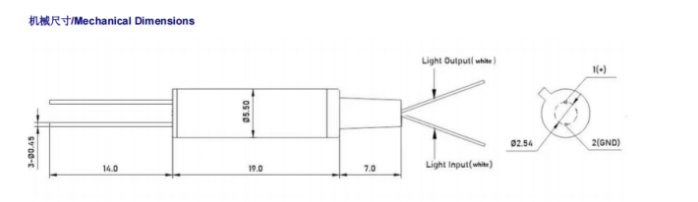

EVOA

Parameter	1310	1550	1310/1550	850/1310
Uri(nm)	1310	1550	1310/1550	850/1310
Haba ng daluyong (nm)	1310±50	1550±50	1260~1650	850/1310±40
Attenuation Range (dB)	0.8~60	0.8~60	0.8~60	0.8~60
Orihinal na Pagkawala (dB)	≤0.8	≤0.8	≤0.8	≤0.8
Pagkawala ng Pagbabalik (dB)	≥50	≥50	≥50	≥30
Uri ng Hibla	SMF-28e	SMF-28e	SMF-28e	50/125 o 62.5/125MM
PDL(dB)	≤0.15	≤0.15	≤0.15	-
Dimensyon (mm)	26×18×8	26×18×8	26×18×8	26×18×8
Operating Temperatura(℃)	0~+70	0~+70	0~+70	0~+70
Temperatura ng Imbakan(℃)	-40~+85	-40~+85	-40~+85	-40~+85

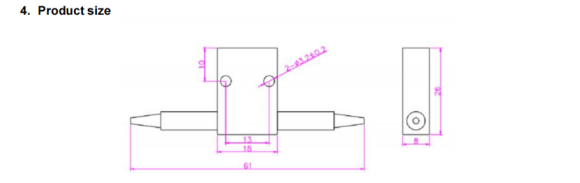

MVOA
