Ang fiber optic splitter, na kilala rin bilang optical splitter, ay isang passive optical device na ginagamit sa FTTH (Fiber to the Home) system upang hatiin ang isang optical fiber signal sa dalawa o higit pang output optical signal ayon sa isang paunang natukoy na ratio. Halimbawa, ang isang 1x4 optical splitter ay namamahagi ng optical signal mula sa isang fiber hanggang apat na fibers sa isang partikular na ratio. Hindi tulad ng wavelength division multiplexer (WDM) sa isang WDM system, na naghihiwalay sa mga optical signal ng iba't ibang wavelength sa mga katumbas na wavelength na channel, ang isang optical splitter ay namamahagi ng buong optical signal sa maraming channel para sa transmission.

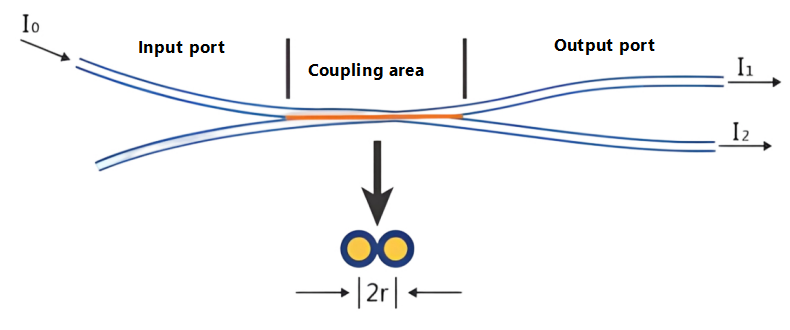

Kapag nagpapadala ng mga optical signal sa isang single-mode fiber, ang enerhiya ng liwanag ay hindi ganap na puro sa fiber core; ang isang maliit na halaga ay nagpapalaganap sa pamamagitan ng cladding malapit sa core. Sa madaling salita, kung ang mga core ng dalawang mga hibla ay sapat na malapit, ang mode field ng liwanag na nagpapalaganap sa isang hibla ay maaaring pumasok sa isa pa, na nagpapahintulot sa optical signal na muling mapahusay sa parehong mga hibla. Bagong alokasyon.
Ang mga optical splitter ay maaaring uriin sa dalawang uri ayon sa kanilang operating prinsipyo: planar waveguide (PLC) optical splitters at fused biconical tapered (FBT) optical splitters; ayon sa kanilang pagsasaayos ng port, maaari silang maiuri sa: X-type (2x2) couplers, Y-type (1x2) couplers, star (NxN, N>2) couplers, tree (1xN, N>2) couplers, atbp.; ayon sa kanilang splitting ratio, maaari silang mauri sa di-unipormeng paghahati at pare-parehong paghahati; isa pang paraan ng pag-uuri ay batay sa single-mode (1310nm) at multi-mode (850nm).

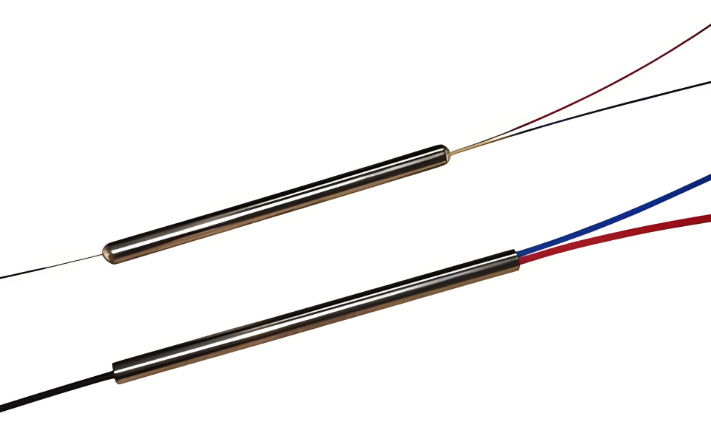

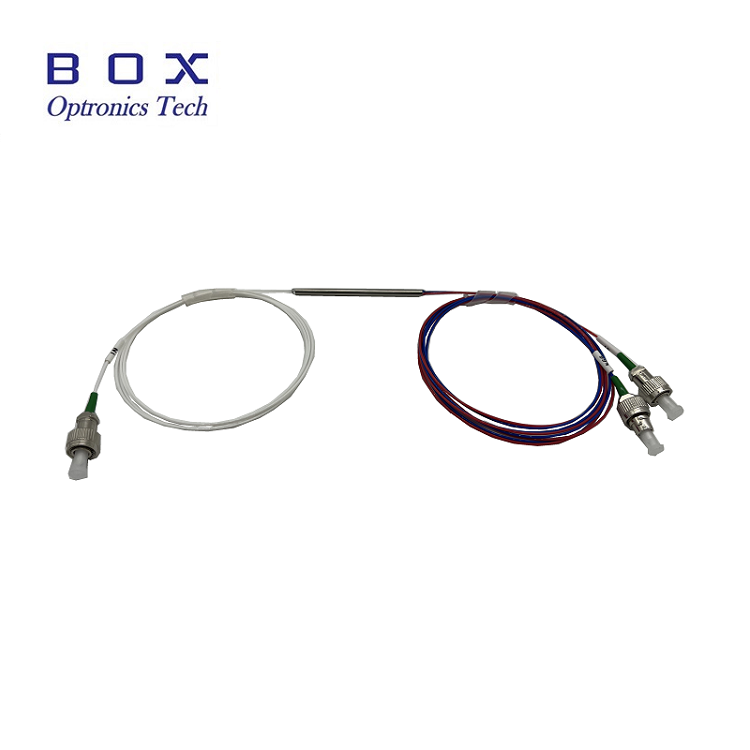

FBT optical splitter... Ang circuit ay ginawa gamit ang isang tradisyonal na proseso ng tapered coupler. Dalawa o higit pang mga optical fiber, na tinanggal ang kanilang coating, ay pinagsama-sama at pagkatapos ay natutunaw sa mataas na temperatura sa isang tapering machine habang iniunat sa magkabilang panig. Ang splitting ratio ay sinusubaybayan sa real time. Kapag naabot na ang ninanais na splitting ratio, magtatapos ang proseso ng pagtunaw at pag-stretch. Ang isang dulo ay nagpapanatili ng isang hibla (ang iba ay pinutol) bilang input, habang ang kabilang dulo ay nagsisilbing isang multi-output terminal. Ang iba't ibang mga ratio ng paghahati ay maaaring makuha sa pamamagitan ng pagkontrol sa anggulo ng fiber twist at ang haba ng stretching. Sa wakas, ang tapered na seksyon ay ginagamot gamit ang pandikit sa isang quartz substrate at ipinasok sa isang hindi kinakalawang na bakal na tubo.

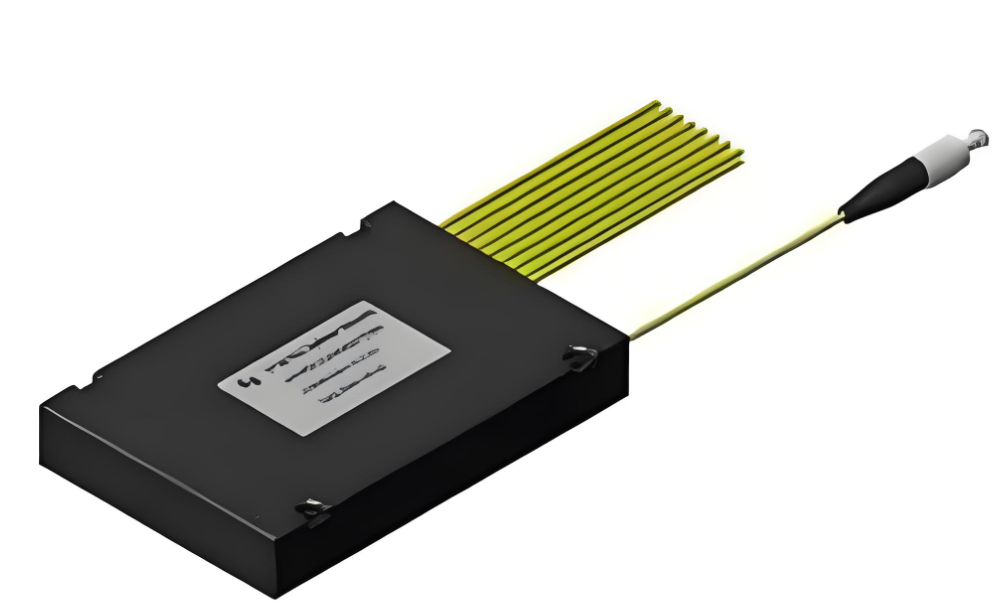

Ang PLC Plane Wave PLC (Planar Lightwave Circuit) optical splitter ay pinagsama-samang waveguide optical power distribution device batay sa quartz substrates, na gawa gamit ang mga proseso ng semiconductor (photolithography, etching, development, atbp.). Ang mga splitter ng PLC ay naghahati ng mga optical signal mula sa isang optical fiber sa maraming optical fibers, na nakakamit ng pare-parehong pamamahagi ng optical energy. Ang optical waveguide array ay matatagpuan sa itaas na ibabaw ng chip, na isinasama ang splitting function sa chip; pagkatapos, ang mga multi-channel fiber array ay isasama sa input at output na dulo sa magkabilang dulo ng chip at naka-encapsulated.
FBT VS Ang mga pangunahing bentahe ng PLC FBT tapered splitter ay simpleng paggamit ng hilaw na materyal, medyo mababa ang gastos, at hindi gaanong hinihingi ang mga kagamitan at mga kinakailangan sa proseso. Ang splitting ratio ay maaaring masubaybayan sa real-time kung kinakailangan, na nagbibigay-daan para sa paggawa ng hindi pantay na mga splitter. Ang mga disadvantages ay: sa kasalukuyan, ang mature tapering technology ay makakagawa lamang ng mga splitter hanggang 1x4. Para sa mga device na mas malaki sa 1x4, maraming 1x2 na unit ang magkakaugnay at pagkatapos ay naka-package sa isang splitter housing. Sinusuportahan lamang ng mga splitter ng FBT ang tatlong wavelength: 850nm, 1310nm, at 1550nm, na ginagawang hindi tugma ang mga ito sa iba pang mga wavelength.
Ang mga katangian ng produkto ng mga splitter ng PLC ay: ang pagkawala ay hindi sensitibo sa optical wavelength, nakakatugon sa mga kinakailangan sa paghahatid ng iba't ibang mga wavelength (1260~1650nm); pare-parehong paghahati, pamamahagi ng mga signal nang pantay-pantay sa mga gumagamit; compact na istraktura at maliit na sukat; solong unit... Ang device ay may mataas na bilang ng mga splitter channel, na umaabot sa mahigit 64: mas mataas na gastos sa bawat channel, at mas maraming channel, mas makabuluhan ang cost advantage. Ang kawalan ay ang mas mataas na gastos nito kumpara sa mga fused biconical tapered splitter, lalo na sa mga low-channel splitter.
Ang PLC optical splitter ay binubuo ng tatlong bahagi: isang optical splitter chip at fiber optic array na pinagsama sa magkabilang dulo. Ang tatlong sangkap na ito ay dapat na tiyak na nakahanay; ang kanilang disenyo at pagpupulong ay may mahalagang papel sa katatagan ng splitter ng PLC. Gumagamit ang chip ng teknolohiyang semiconductor para palaguin ang isang splitter waveguide sa isang quartz substrate. Ang chip ay may isang input at N output waveguides. Pagkatapos, ang input at output fiber optic arrays ay pinagsama sa magkabilang dulo ng chip, at ang isang casing ay naka-install upang bumuo ng optical splitter na may isang input at N output.
Ang mga PLC Splitter chip ay maaaring idisenyo bilang 1xN at 2xN, kung saan ang N ay karaniwang isang multiple ng 2, tulad ng 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; at hindi pantay na ipinamahagi na mga splitter, tulad ng 1x3, 1x5, 1x9, atbp. Sa pagtaas ng demand para sa FTTR (Fiber to the Room), ang paggamit ng hindi pantay na distributed power splitter ay magiging laganap, at ang proseso ng pagmamanupaktura ay magiging mas mahirap. Ang mga PLC optical splitter chips ay may mga pakinabang tulad ng mababang gastos, mataas na pagiging maaasahan, mataas na flexibility, at scalability, na ginagawa itong partikular na angkop para sa iba't ibang mga sitwasyon ng aplikasyon tulad ng mga transmission system, network integration, broadband access, fiber optic na komunikasyon, at mga serbisyong multimedia.
Polarization-Maintaining PLC Splitter Pangunahing napagtanto ng polarization-maintaining PLC splitter... Habang pinapanatili ang polarization state, ang input power ay pare-parehong nahahati, gamit ang single-channel polarization-maintaining fiber array bilang input at isang multi-channel polarization-maintaining fiber array bilang output. Ang polarization ng linear polarimetric wave na ibinubuga sa hibla ay nananatiling hindi nagbabago sa panahon ng pagpapalaganap, at may kaunti o walang cross-coupling sa pagitan ng mga mode ng polariseysyon, kaya nakakamit ang polarization-maintaining coupling at beam splitting. Karaniwan, ginagamit ang hibla ng PANDA. Ang mga optical splitter ng PLC ay pangunahing ginagamit sa mga espesyal na aplikasyon na nangangailangan ng pagpapanatili ng polariseysyon, tulad ng mga fiber optic sensing system o magkakaugnay na komunikasyon.
Ang mga tagapagpahiwatig ng pagganap na nakakaapekto sa mga optical splitter ay karaniwang kinabibilangan ng:
Insertion Loss Insertion Loss (IL):Ang pagkawala ng insertion ay tumutukoy sa pagbawas sa optical power sa isang tinukoy na output port na may kaugnayan sa kabuuang input optical power sa operating wavelength ng isang PLC splitter. Sa madaling salita, ito ay ang pagkawala ng dB ng bawat output na may kaugnayan sa input. Sa pangkalahatan, mas mababa ang pagkawala ng pagpapasok, mas mahusay ang pagganap ng splitter.
Pagkawala ng Pagbabalik:Ang pagkawala ng pagbalik ay tumutukoy sa ratio sa mga decibel ng sinasalamin na liwanag (kalat na liwanag na patuloy na ipinapadala sa input) sa ilaw ng input sa koneksyon ng fiber optic. Ang mas mataas na pagkawala ng pagbalik ay mas mahusay upang mabawasan ang epekto ng masasalamin na liwanag sa pinagmumulan ng liwanag at sistema.
Direktibidad:Ang directivity ay tumutukoy sa ratio ng output optical power sa non-injection light end sa injection light power (sinusukat na wavelength) sa parehong bahagi ng PLC splitter sa panahon ng normal na operasyon.
Pagkawala ng Nakadepende sa Polarization:Ang polarization dependent loss ay tumutukoy sa pinakamataas na pagbabago sa output optical power sa bawat output port ng PLC splitter kapag ang polarization state ng transmitted optical signal ay nagbabago sa buong polarization state.
Isolation:Ang paghihiwalay ay tumutukoy sa kakayahan ng isang fiber optic splitter na ihiwalay ang mga optical signal sa iba pang mga optical path mula sa isang ibinigay na optical path.
