Prinsipyo ng ultra-narrow linewidth laser

Ultra-narre linewidth lasersay mga mapagkukunan ng ilaw ng laser na may sobrang makitid na spectral linewidths, karaniwang umaabot sa KHz o kahit na Hz range, mas maliit kaysa sa maginoo na mga laser (karaniwang nasa saklaw ng MHz). Ang kanilang pangunahing prinsipyo ay upang sugpuin ang ingay ng dalas ng laser at pagpapalawak ng linewidth sa pamamagitan ng iba't ibang mga teknikal na paraan, sa gayon nakamit ang napakataas na monochromaticity at katatagan ng dalas.

Pangunahing prinsipyo ng operating

1. Pangunahing prinsipyo ng pag -oscillation ng laser:

Tulad ng maginoo na laser,Ultra-narre linewidth lasersay batay sa prinsipyo ng stimulated na paglabas ng radiation at binubuo ng isang medium medium, isang resonant na lukab, at isang mapagkukunan ng bomba. Ang gain medium ay sumasailalim sa pag -iikot ng populasyon sa ilalim ng pagkilos ng mapagkukunan ng bomba, at ang pag -oscillation ng laser ay nabuo sa pamamagitan ng pagpili ng dalas ng resonant na lukab.

2. Mga Teknolohiya ng Compression ng Core Linewidth:

Ultra-long resonant na disenyo ng lukab: Sa pamamagitan ng pagtaas ng haba ng lukab ng lukab (hal., Gamit ang isang singsing na lukab o fiber singsing na singsing), ang mas mahahabang landas ay nagpapabuti sa pagpili ng dalas at pinipigilan ang mga off-resonant frequency na mga sangkap.

High-Q Resonant Cavity: Ang paggamit ng mga mababang sangkap na optical (tulad ng ultra-low-loss fiber at high-reflectivity lens) upang bumuo ng isang mataas na kalidad (Q) resonant cavity ay binabawasan ang pagpapalawak ng linewidth na sanhi ng mga pagkalugi ng intracavity. Teknolohiya ng aktibong dalas ng pag-stabilize ng dalas: Paggamit ng mga pamamaraan na naka-lock na loop (PLL) at mga diskarte sa pound-drever-hall (PDH), ang dalas ng laser ay naka-lock sa isang pamantayang sanggunian na may mataas na katatagan (tulad ng mga linya ng paglipat ng atom, ang mga frequency-perot etalons, at hibla ng mga gratings ng hibla), na bayad sa dalas na pag-drift sa totoong oras.

Ang pagsugpo sa mapagkukunan ng ingay: Ang isang mababang-ingay na mapagkukunan ng bomba, kontrol sa temperatura, at disenyo ng paglaban sa shock ay ginagamit upang mabawasan ang pagkagambala sa dalas ng laser mula sa mga panlabas na kadahilanan tulad ng mekanikal na panginginig ng boses, pagbabagu-bago ng temperatura, at kasalukuyang ingay.

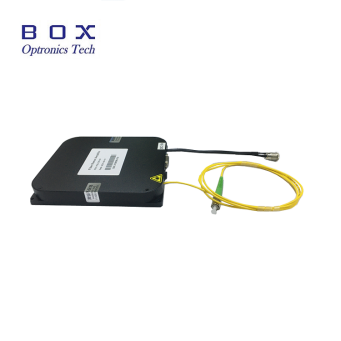

Box Optronicsmaaaring magbigay ng 1064nm at 1550nmUltra-narrow linewidth ≤ 3 kHz CW fiber laser.
