Tuklasin ang walang kapantay na performance ng 980nm 10pin mini butterfly cooled pump laser diode module ng Box Optronics - ang iyong pinakahuling solusyon para sa high-power, wavelength-stable na pumping sa DWDM EDFA at long-haul na CATV system. Inengineered gamit ang advanced na FBG stabilization, ang hermetically sealed module na ito ay nagla-lock ng emission sa 974nm o 976nm, na naghahatid ng kink-free na output hanggang 600mW kahit na sa ilalim ng iba't ibang temperatura at drive current. Tinitiyak ng pinagsamang TEC, thermistor, at monitor diode nito ang pambihirang error sa pagsubaybay at katatagan ng kuryente, habang ang epoxy-free 10-pin butterfly package na may SM/PM fiber ay ginagarantiyahan ang maaasahan at walang ingay na operasyon. Idinisenyo para sa mga system integrator at network engineer na humihiling ng walang kompromiso na kontrol ng spectrum at pinakamataas na magagamit na kapangyarihan, ang module na ito ay nagbabawas sa mga bilang ng pump, binabawasan ang pagiging kumplikado ng paglamig, at pinapalawak ang haba ng amplifier. Trust Box Optronics para sa Telcordia GR-468 na pagsunod at pinasadyang pagpili ng wavelength – dahil mahalaga ang bawat milliwatt sa iyong mga susunod na henerasyong optical network. Mag-order na ngayon para iangat ang iyong imprastraktura gamit ang napatunayan, field-ready na teknolohiya ng pumping na naghahatid ng pare-parehong performance mula -20°C hanggang 75°C.

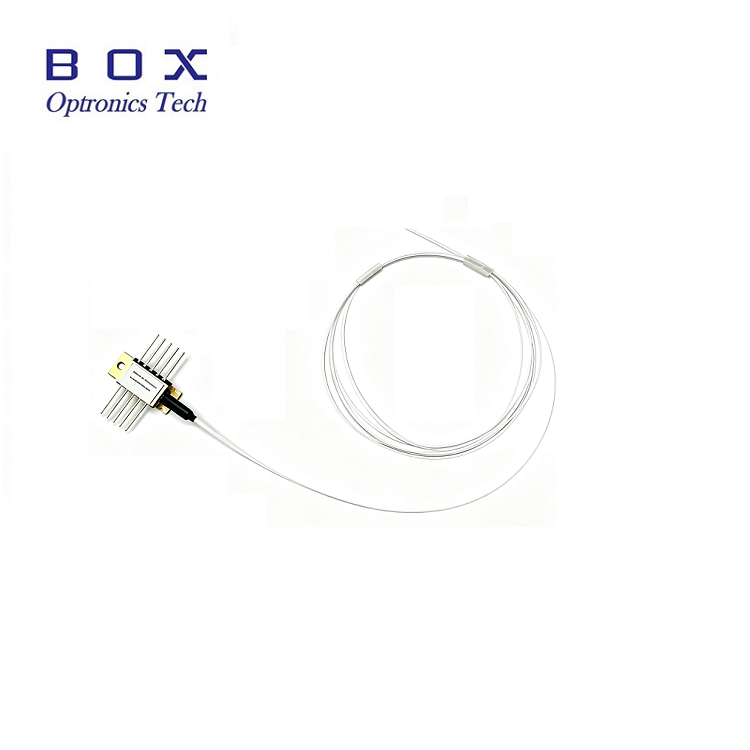

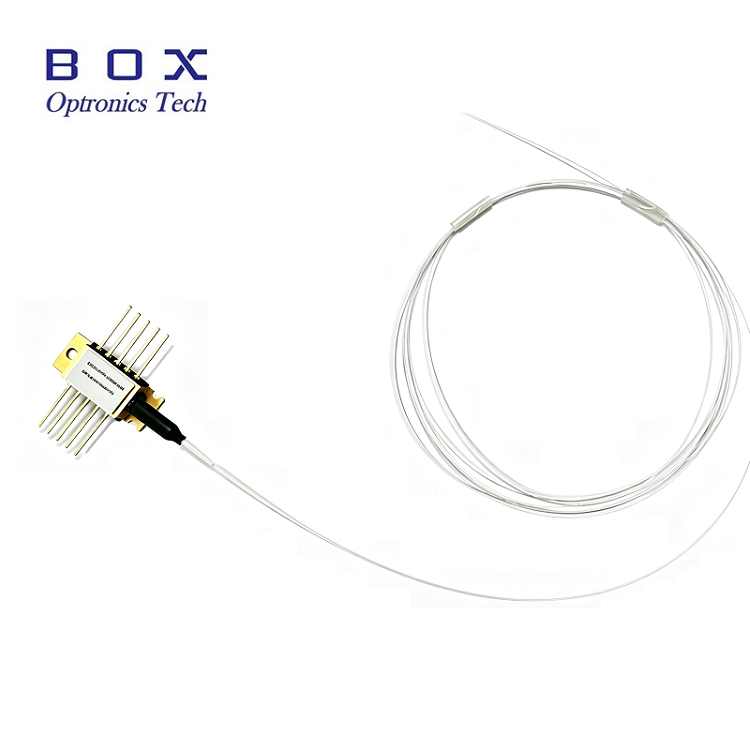

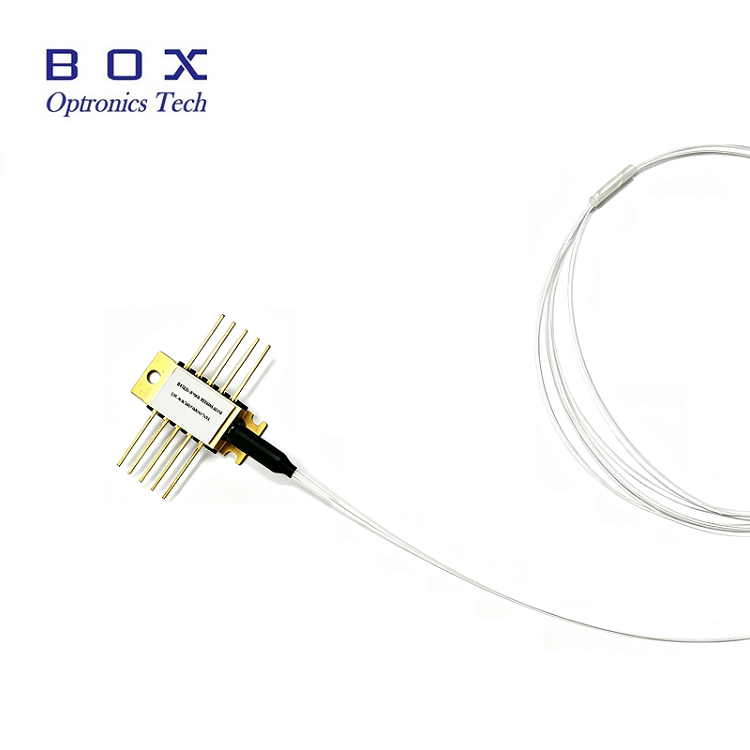

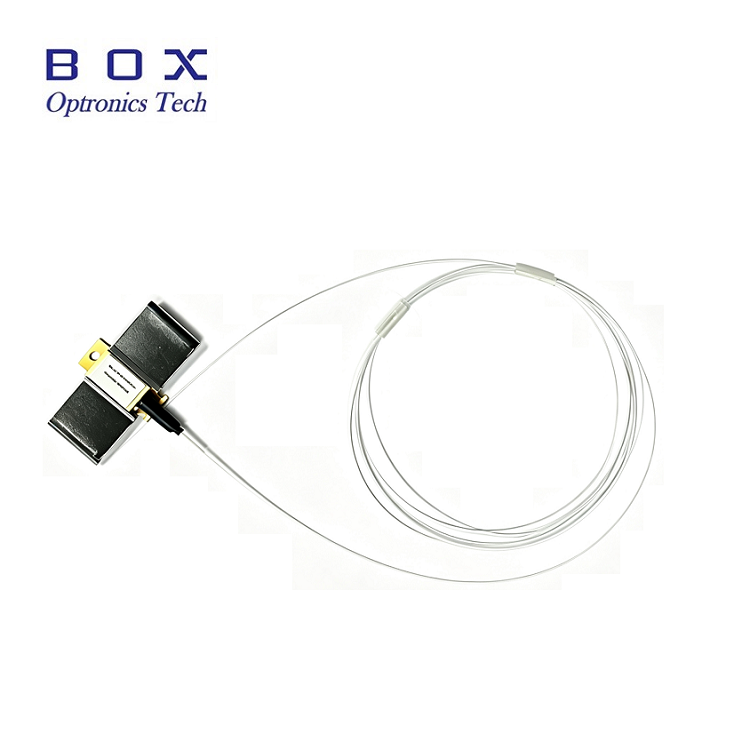

Ang 980nm 10pin mini butterfly cooled pump laser diode module ay hermetically sealed sa isang epoxy-free at flux-free 10-pin butterfly package at built-in na thermistor, thermoelectric cooler, at monitor diode.
Ang 980nm 10pin mini butterfly cooled pump laser diode module ay gumagamit ng FBG stabilization para ”lock” ang emission wavelength. Nagbibigay ito ng noise-free narrowband spectrum, kahit na sa ilalim ng mga pagbabago sa temperatura, kasalukuyang drive, at optical na feedback. Ang seleksyon ng wavelength ay magagamit para sa mga application na nangangailangan ng pinakamataas na pagganap sa spectrum control na may pinakamataas na magagamit na kapangyarihan. Ang module na ito ay sumusunod sa inilarawan sa Telcord ia GR-468-CORE na kinakailangan.
Kink-free operating power 400mW o 600mW;
10-PIN butterfly package na may SM Hi1060 o PM980 fiber;
Fiber Bragg grating stabilization, Available ang seleksyon ng wavelength;
Pinagsamang thermoelectric cooler, thermistor, at monitor diode.
Dense wavelength division multiplexing(DWDM) erbium doped fiber amplifier(EDFA);
Binabawasan ang pump-count na mga arkitektura ng EDFA;
Very long distance cable television(CATV) trunks at napakataas na node count distribution.
| Parameter | Simbolo | Min. | Typ. | Max. | Yunit | Mga Tala |
| Temperatura ng operating case | TCASE | -20 | - | 75 | ℃ | - |
| Temperatura ng imbakan | TSTG | -40 | - | 85 | ℃ | 2000 oras |
| LD Pasulong na kasalukuyang | KUNG | - | - | 1100 | mA | - |
| LD Baliktarin ang kasalukuyang | IR | - | - | 10 | uA | - |
| LD Baliktad na boltahe | VR | - | - | 2 | V | - |
| PD Pasulong na kasalukuyang | IPD | - | - | -10 | mA | - |
| PD Baliktad na boltahe | VPD | - | - | 20 | V | - |
| Kasalukuyang TEC | ITEC | - | - | 2 | A | - |
| TEC Boltahe | VTEC | - | - | 3.0 | V | - |
| Fiber bend radius | - | 30 | - | - | mm | - |
| Kamag-anak na kahalumigmigan | RH | 0 | - | 95% | - | Walang condensing |
| Oras ng paghihinang ng lead | - | - | - | 10 | Pangalawa | 260 ℃ |
| Fiber axial pull force | - | - | - | 5 | N | - |
| Fiber side pull force | - | - | - | 2.5 | N | - |
| Mga Parameter | Simbolo | Min. | Typ. | Max. | Yunit | Mga Tala |
| LD Threshold kasalukuyang | ITH | 90 | 110 | mA | CW | |
| Lakas ng output | PF | 400 | mW | Kung(BOL)<900mA | ||
| 600 | Kung(BOL)<1000mA | |||||
| LD Pasulong na kasalukuyang | KUNG | 1200 | mA | PF=Rated Power | ||
| Kink libreng kapangyarihan | PKINK | 700 | mW | >= 1.2*Rated Power | ||
| Kink libreng kasalukuyang | IKINK | >= 1.2*If(BOL) | mA | [ 1] | ||
| LD Pasulong na boltahe | VF | 2.5 | V | PF=Rated Power | ||
| Sa gitna ng wavelength | λC | 973 | 974 | 975 | nm | Peak,PF=Na-rate na Kapangyarihan |
| 975 | 976 | 977 | ||||
| Peak wavelength na pag-ikot | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Lapad ng spectrum | △λ | 2 | nm | RMS@-13dB | ||
| Katatagan ng spectrum | -0.5 | 0.5 | nm | PF=Rated Power,t=60s | ||
| Subaybayan ang pagiging responsable | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=Rated Power | |
| Subaybayan ang katatagan ng pagiging responsable | 20% | @Lahat ng Operating Temperatura | ||||
| Subaybayan ang madilim na kasalukuyang | ID | 50 | nA | VPD=5V | ||
| Kasalukuyang TEC | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC Boltahe | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Modulal na pagkonsumo ng kuryente | P | 5 | W | TCASE=75℃ | ||
| Katatagan ng kuryente >20mW 10-20mW3.5-10mW | 0.20.51 | dB | Peak-to-peak,t=60s,DC hanggang 50kHz sampling,TC=25℃ | |||
| Error sa pagsubaybay | TE | -0.5 | 0.5 | dB | TC=-5~75℃ , Tinukoy sa [2] | |
| Paglaban sa thermistor | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25 ℃ |
| Thermistor B pare-pareho | BTH | 3900 | k | TSTG=25 ℃ | ||
Mga Tala:
[1] Ang Kink Current ay tinukoy bilang ang kasalukuyang paglihis ng liwanag laban sa kasalukuyang slop(dL/dI) mula sa isang linear fit ay lampas +/-50%,Pkink>= 1.2*Rated Power,Ikink>=If(BOL)*1.2
[2] Ang error sa pagsubaybay ay tinukoy sa isang naibigay na temperatura ng kaso, ito ay ang pagbabago sa kapangyarihan ng fiber, sa isang pare-parehong kasalukuyang monitor, na may kaugnayan sa halaga na sinusukat sa kaso na 25 ℃

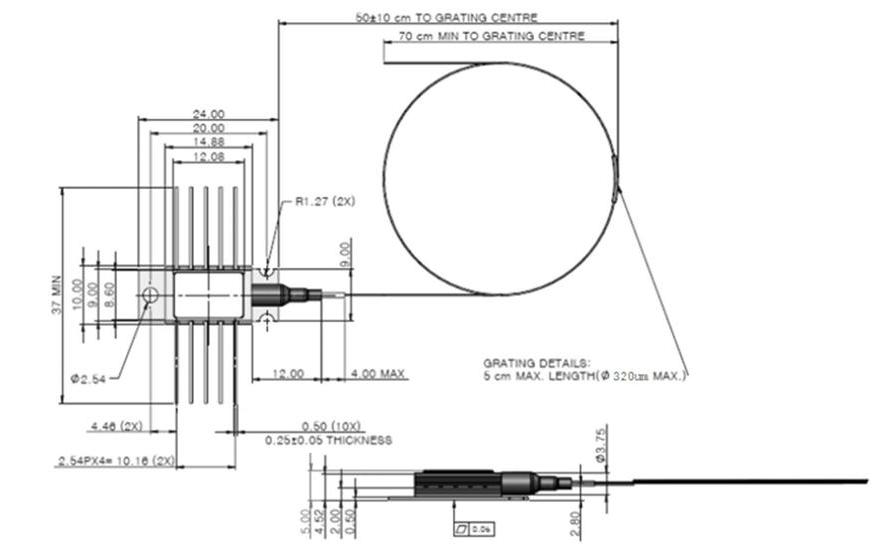

| Mga Parameter | Paglalarawan |
| Uri ng hibla | Hi1060 o PM980 fiber |
| Uri ng pigtail | Walang laman na hibla |
| Haba ng pigtail | 2.0±0.2m |
| Uri ng connector | Kung wala |
| PIN | Paglalarawan | PIN | Paglalarawan |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Thermistor | 9 | Kaso Ground |
| 3 | PDanode | 8 | NC |
| 4 | PD Cathode | 7 | LD Cathode |
| 5 | Thermistor | 6 | LD Anode |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Haba ng daluyong | Lakas ng output | Uri ng hibla | Package | Uri ng connector | Maluwag na tubo |
| PumpLaser | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | SM : Single modePM : Polarizationmaintaining | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: Null | Null: Bare fiber 1: Maluwag na tubo |
