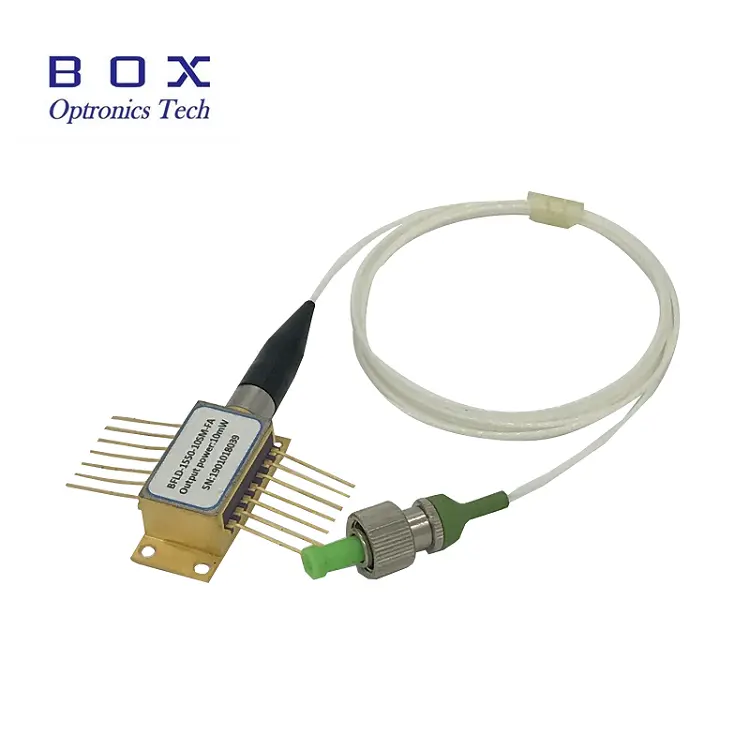

Ang 1532.68nm 10mW DFB Laser Diode para sa C2H2 acetylene detection module ay isang cost-effective, napaka-coherent na laser diode. Ang DFB laser diode chip ay nakabalot sa isang industry standard na hermetically sealed 14PIN butterfly package na may TEC,isolator at PD Built in.
Ang 1532.68nm 10mW DFB Laser Diode para sa C2h2 acetylene detection module ay isang cost-effective, lubos na magkakaugnay na laser diode. Ang DFB laser diode chip ay nakabalot sa isang industry standard na hermetically sealed 14PIN butterfly package na may TEC,isolator at PD Built in.
High-performance, multiquantum well (MQW) distributed-feedback (DFB) laser;
Pang-industriya na 14PIN butterfly package;
Built-in na TEC at optical isolator.
Mga sensor ng fiber optic;
Acetylene sensing;
Mga mapagkukunan ng laser.
| Parameter | Simbolo | Kundisyon | Min. | Typ. | Max. | Yunit |
| Sa gitna ng wavelength | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optical output kapangyarihan | PO | - | 10 | - | - | mW |
| kasalukuyang threshold | ITH | - | - | - | 20 | mA |
| Kasalukuyang tumatakbo | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spectral linewidth | LW | - | - | 10 | MHz | |
| Laser pasulong na boltahe | VF | CW output power 10mW | - | - | 2.5 | V |
| Subaybayan ang madilim na kasalukuyang | ID | - | - | - | 0.2 | uA |
| Side-mode suppression ratio | SMSR | CW | 35 | 40 | - | V |
| Optical na paghihiwalay | - | 30 | - | - | dB | |
| Paglaban sa thermistor | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Kasalukuyang TEC | ITEC | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| TEC Boltahe | VTEC | TL = 25℃, TC = 70℃ | -2.5 | - | 3.5 | V |
| Koepisyent ng temperatura ng wavelength | Δλ/ΔT | TEC temperatura sa 15 ℃ hanggang 35 ℃ | - | 0.09 | - | nm/℃ |
| Kasalukuyang koepisyent ng wavelength | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

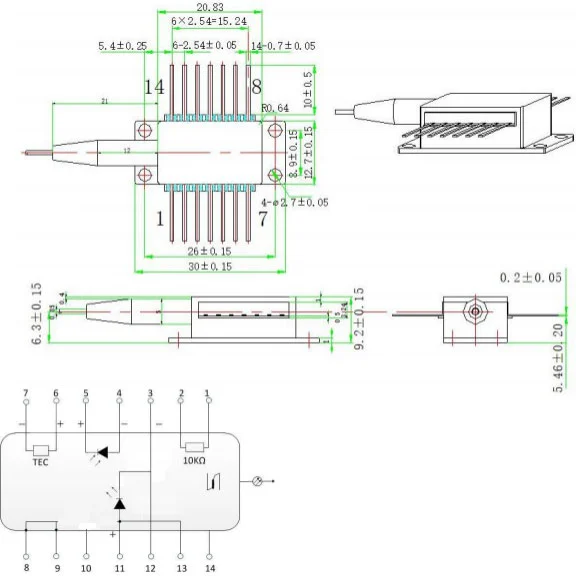

| PIN | Paglalarawan | PIN | Paglalarawan |
| 1 | Thermistor | 14 | NC |
| 2 | Thermistor | 13 | Laser Anode(+) |
| 3 | LD Cathode(-) | 12 | Laser Cathode(-) |
| 4 | PD Anode (+) | 11 | Laser Anode(+) |
| 5 | PD Cathode(-) | 10 | NC |
| 6 | TEC(+) | 9 | Kaso Ground |
| 7 | TEC(– ) | 8 | Kaso Ground |

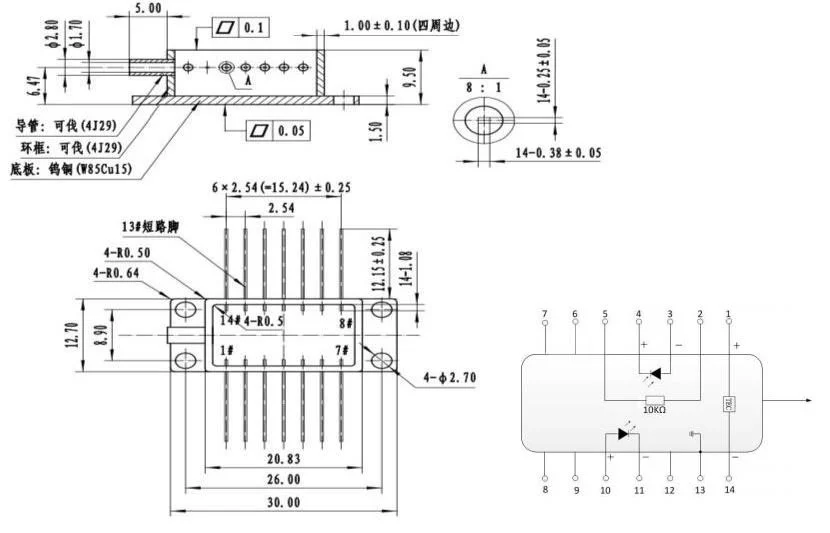

| PIN | Paglalarawan | PIN | Paglalarawan |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Thermistor | 13 | Kaso Ground |
| 3 | PD Monitor Anode (-) | 12 | NC |
| 4 | PD Monitor Cathode (+) | 11 | Laser Cathode (-) |
| 5 | Thermistor | 10 | Laser Anode (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Lahat ng mga produkto ay nasubok bago ipadala;
Ang lahat ng mga produkto ay may 1-3 taong warranty. (Pagkatapos ng panahon ng garantiya ng kalidad ay nagsimulang singilin ang naaangkop na bayad sa serbisyo sa pagpapanatili.)
Pinahahalagahan namin ang iyong negosyo at nag-aalok kami ng agarang 7 araw na patakaran sa pagbabalik. (7 araw pagkatapos matanggap ang mga item);
Kung ang mga item na binili mo mula sa aming tindahan ay hindi perpektong kalidad, ibig sabihin, hindi ito gumagana nang elektroniko sa mga detalye ng mga tagagawa, ibalik lamang ang mga ito sa amin para sa pagpapalit o refund;
Kung ang mga item ay may depekto, mangyaring abisuhan kami sa loob ng 3 araw ng paghahatid;
Anumang mga item ay dapat ibalik sa kanilang orihinal na kondisyon upang maging kwalipikado para sa isang refund o kapalit;
Ang mamimili ay may pananagutan para sa lahat ng gastos sa pagpapadala na natamo.
Q: Mayroon ka bang iba pang wavelength na magagamit?
A: Maaari kaming magbigay ng C band o L band wavelength.
Q: Maaari ba itong gumawa ng higit pa sa kapangyarihan?
A: 20mW ang isa ay opsyonal.
