Paglalarawan ng Produkto

Ang 1064nm 200mW DFB Butterfly Laser Diode ay isang narrow-linewidth laser na may linewidth na 100kHz at isang output power na hanggang 200mW, na malawakang ginagamit sa fiber laser seed sources at lidar.

1064nm 200mW DFB Butterfly Laser Diode Features

200mW Mataas na lakas ng output;

Mataas na pagiging maaasahan na napatunayan sa larangan;

Hi1060 SM o PM980-HP fiber pigtail;

14PIN Butterfly package;

Panloob na thermoelectric heatpump at monitor photodiode;

pagiging maaasahan:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Application:

Pinagmumulan ng binhi para sa mga laser;

Spectroscopy;

Optical sensing.

Ganap na Pinakamataas na Mga Rating

Parameter	Simbolo	Min.	Max.	Yunit
Pinakamataas na operating boltahe	V	-	2.5	V
Pinakamataas na kasalukuyang operating	I	-	500	mA
MPD Baliktad na boltahe	VMPD	-	20	V
Thermoelectric cooler boltahe	VTEC	-	4.8	V
Thermoelectric cooler kasalukuyang	ITEC	-	1.8	A
Temperatura ng operating case	TC	-20	60	℃
Temperatura ng imbakan	TSTG	-40	85	℃
Halumigmig sa imbakan	-	5	85	%RH
Electro static discharge (ESD)	VESD	-	500	V
Temperatura ng paghihinang ng lead	STEMP	-	260	℃
Oras ng paghihinang ng lead	STIME		10	sec

Mga Katangian ng Electro-Optical(25 ℃ laser temperature):

Parameter	Simbolo	Kundisyon	Min.	Typ.	Max.	Yunit
Sa gitna ng wavelength	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optical output kapangyarihan	PO	TL=25℃	-	200	-	mW
kasalukuyang threshold	ITH	TL=25℃	-	45	70	mA
Boltahe sa pagpapatakbo	VOP	IOP= 200mA(CW)	-	-	2.5	V
Kasalukuyang tumatakbo	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB Spectral na lapad	Δλ	-	-	0.03	-	nm

Side mode suppression ratio	SMSR	-	-	40	-	dB
Polarization extinction ratio	ER	-	18	-	-	dB
Temp. koepisyent ng wavelength	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsibilidad ng MPD	IMON/POP	@-5V bias na boltahe	1	-	30	μA/mW
Paglaban sa thermistor	RTH	-	9.5	10	10.5	KΩ

Mga Detalye ng Optical Fiber:

Mga Parameter	Paglalarawan
Uri ng hibla	Hi1060 o PM980
Uri ng pigtail	900μm maluwag na tubo
Haba ng pigtail	1.0±0.1m
Uri ng connector	FC/APC

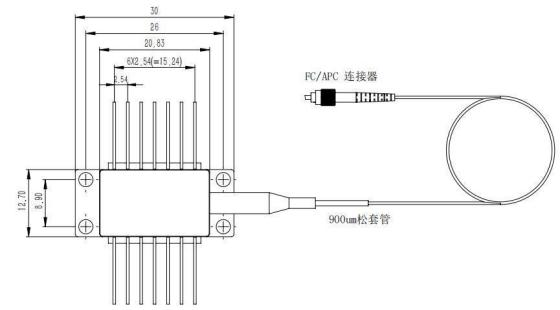

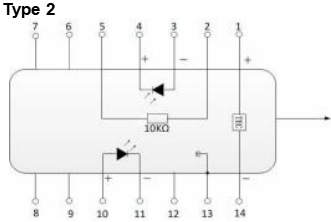

Pagguhit ng package at Kahulugan ng PIN-OUT(Yunit:mm):

PIN	Paglalarawan	PIN	Paglalarawan
1	TEC(+)	14	TEC(–)
2	Thermistor	13	Kaso Ground
3	PD Monitor Anode (-)	12	NC
4	PD Monitor Cathode (+)	11	Laser Cathode (-)
5	Thermistor	10	Laser Anode (+)
6	NC	9	NC
7	NC	8	NC

Karaniwang Optical spectrum

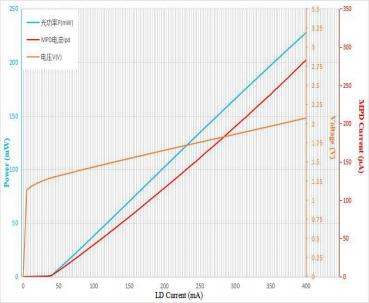

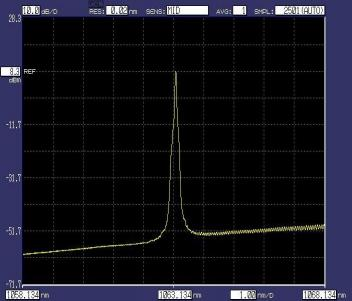

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25℃)

Impormasyon sa Pag-order:

BFLD	-XXXX	-X	XX	-XX	X
Uri ng laser	Haba ng daluyong	Lakas ng output	Uri ng hibla	Konektor	PIN-OUT
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA : FC/APCOther	NULL: 14PIN Type 2 Customized(10PIN)

Hal.:BFLD-1060-2HSM-FA (Impormasyon ng order: 1064nm DFB Butterfly laser diode na may 200mW output power, at SM Hi1060 fiber na may FC/APC connector, ang PIN-OUT ay Type 2).
