Paglalarawan ng Produkto

1. Buod:

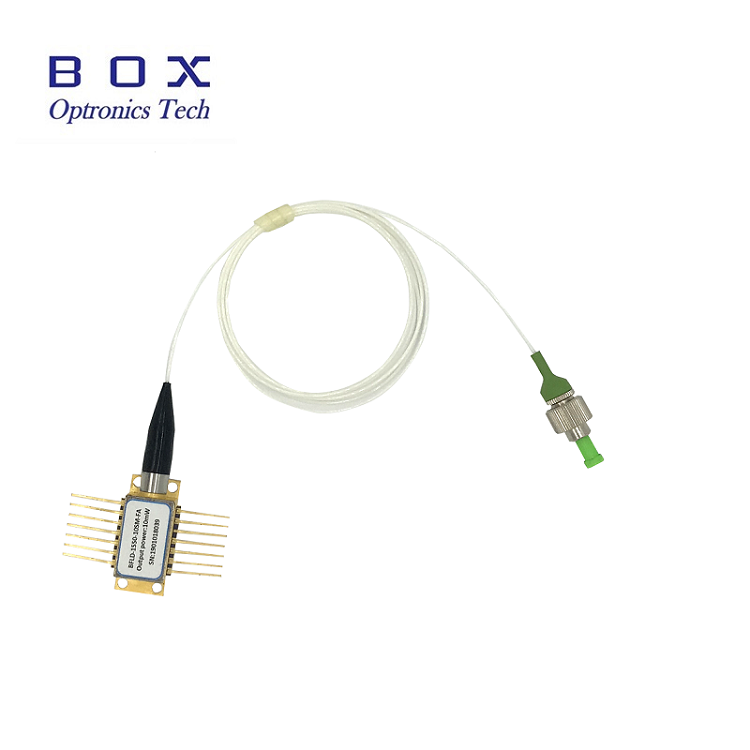

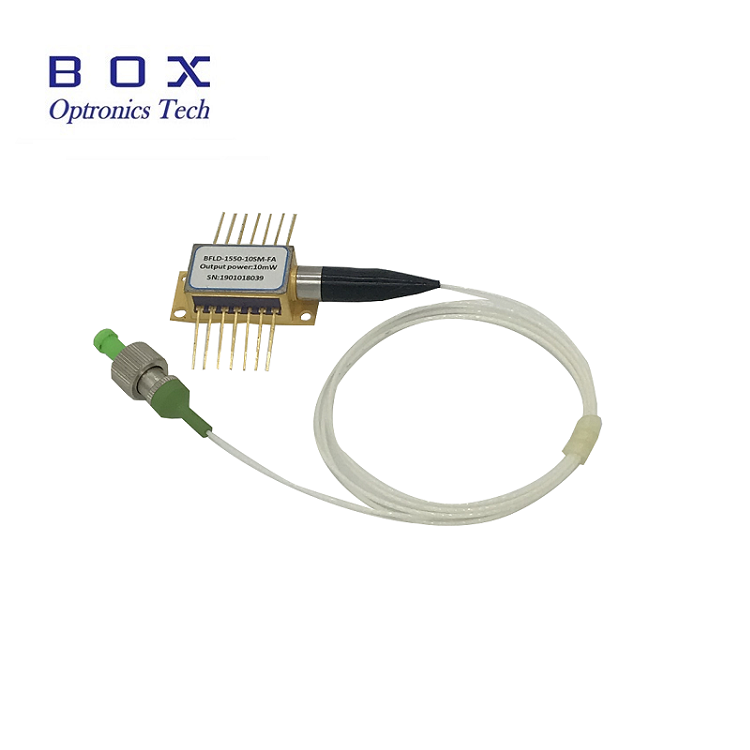

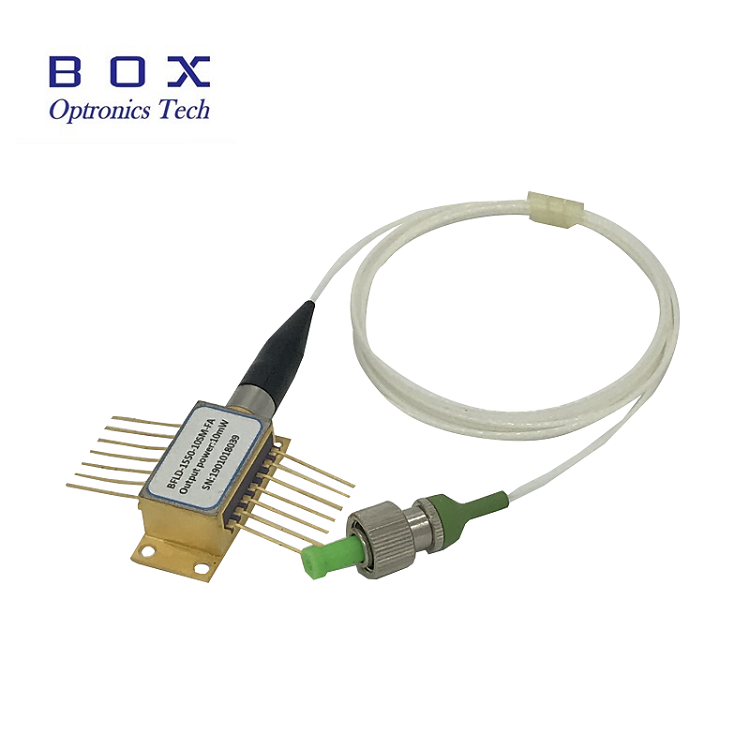

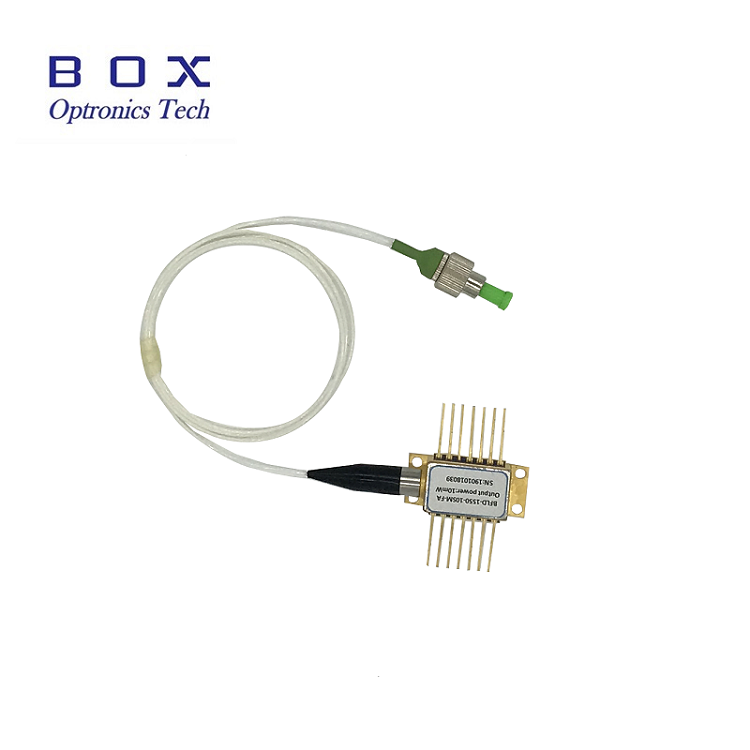

Ang 1030nm 200mW 100KHz DFB Butterfly Laser Diode ay high-power, makitid na linewidth na DFB butterfly package laser diode, Malawakang ginagamit bilang seed source para sa fiber lasers o para sa precision spectral measurements.

2. Mga Tampok:

• 200mW High output power;

• Mas mababa sa 100kHz na makitid na linewidth;

• PM fiber Higit sa 18dB High PER;

• 14PIN Butterfly package;

• Internal na thermoelectric heat pump at monitor photodiode;

• Napatunayan sa field na mataas ang pagiging maaasahan.

pagiging maaasahan:Telcordia GR-468. RoHS

3. Mga Application:

• Pinagmulan ng binhi para sa mga laser;

• Spectroscopy;

• Optical sensing.

4. Ganap na Pinakamataas na Mga Rating

Parameter	Simbolo	Min.	Max.	Yunit
LD Baliktarin ang kasalukuyang	IR	-	2	V
LD Pasulong na kasalukuyang	KUNG	-	500	mA
MPD Baliktad na boltahe	VMPD	-	20	V
Thermoelectric cooler boltahe	VTEC	-	4.8	V
Thermoelectric cooler kasalukuyang	ITEC	-	2.5	A
Temperatura ng operating case	TC	-45	70	℃
Temperatura ng imbakan	TSTG	-40	85	℃
Halumigmig sa imbakan	-	5	85	%RH
Electro static discharge (ESD)	VESD	-	500	V
Temperatura ng paghihinang ng lead	STEMP	-	260	℃
Oras ng paghihinang ng lead	STIME		10	sec

5. Mga Katangiang Electro-Optical(25℃ laser temperature):

Parameter	Simbolo	Kundisyon	Min.	Typ.	Max.	Yunit
Sa gitna ng wavelength	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Optical output kapangyarihan	PO	TL=25℃	-	200	-	mW
kasalukuyang threshold	ITH	TL=25℃	-	45	70	mA
Boltahe sa pagpapatakbo	VOP	POP= 200mW(CW)	-	-	2.5	V
Kasalukuyang tumatakbo	Iop	POP= 200mW(CW)	-	300	500	mA
Linewidth na lapad	Δλ	-	-	30	100	KHz
Side mode suppression ratio	SMSR	-	-	40	-	dB
Polarization extinction ratio	ER	-	18	-	-	dB
Temp. koepisyent ng wavelength	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsibilidad ng MPD	IMON/POP	@-5V bias na boltahe	1	-	30	μA/mW
Paglaban sa thermistor	RTH	-	9.5	10	10.5	KΩ

6. Mga Detalye ng Optical Fiber:

Mga Parameter	Paglalarawan
Uri ng hibla	PM980
Uri ng pigtail	900μm maluwag na tubo
Haba ng pigtail	1.2±0.1m
Uri ng connector	FC/APC

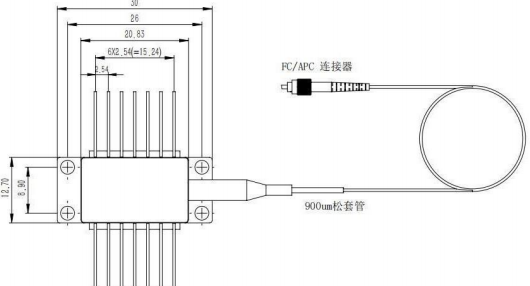

7. Pagguhit ng package at Depinisyon ng PIN-OUT(Yunit:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Uri 2

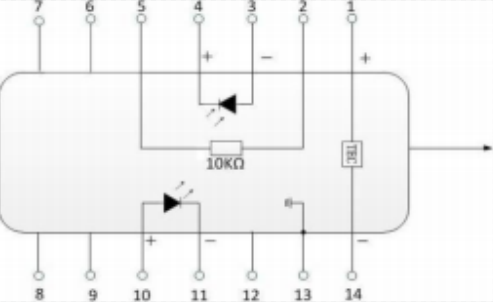

PIN	Paglalarawan	PIN	Paglalarawan
1	TEC(+)	14	TEC(-)
2	Thermistor	13	Kaso Ground
3	PD Monitor Anode (-)	12	NC
4	PD Monitor Cathode (+)	11	Laser Cathode (-)
5	Thermistor	10	Laser Anode (+)
6	NC	9	NC
7	NC	8	NC
